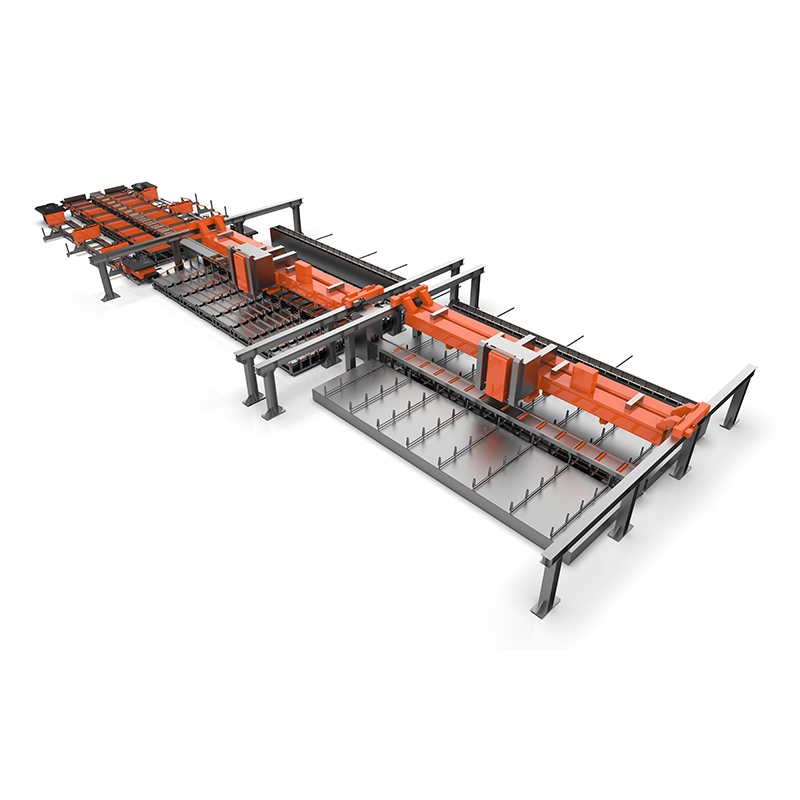

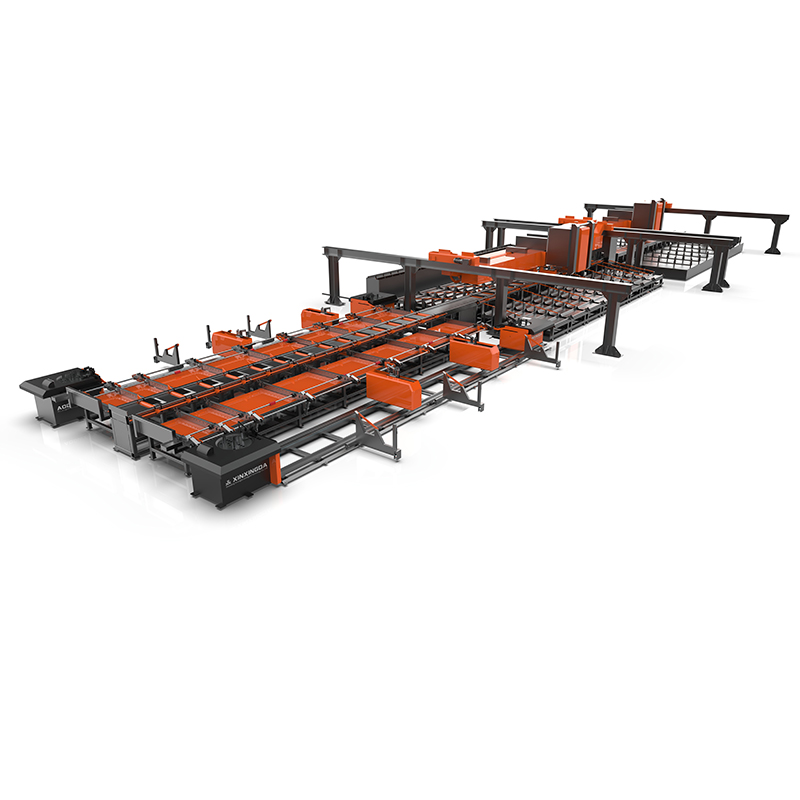

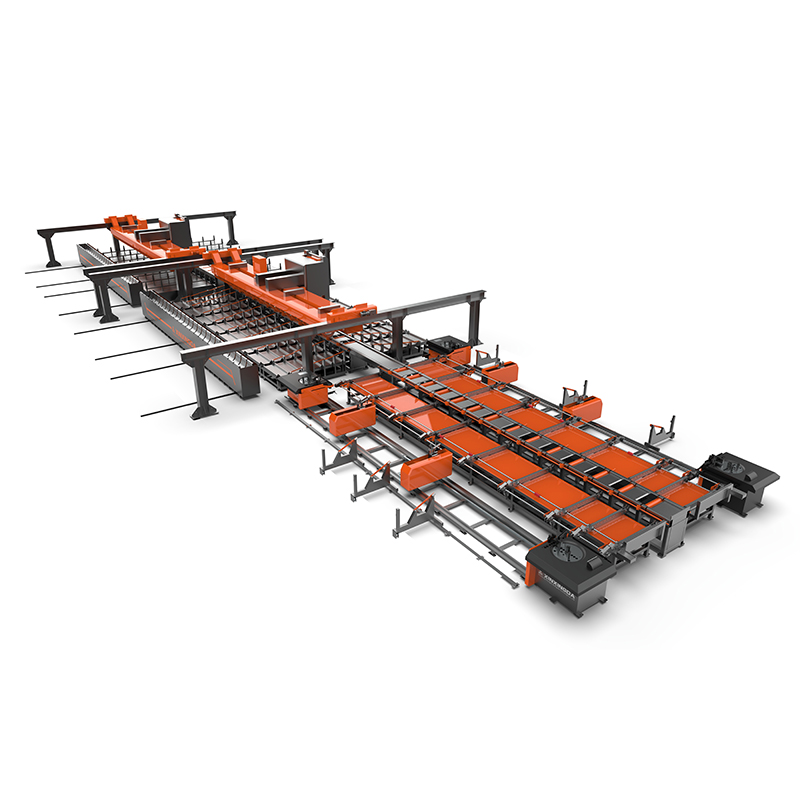

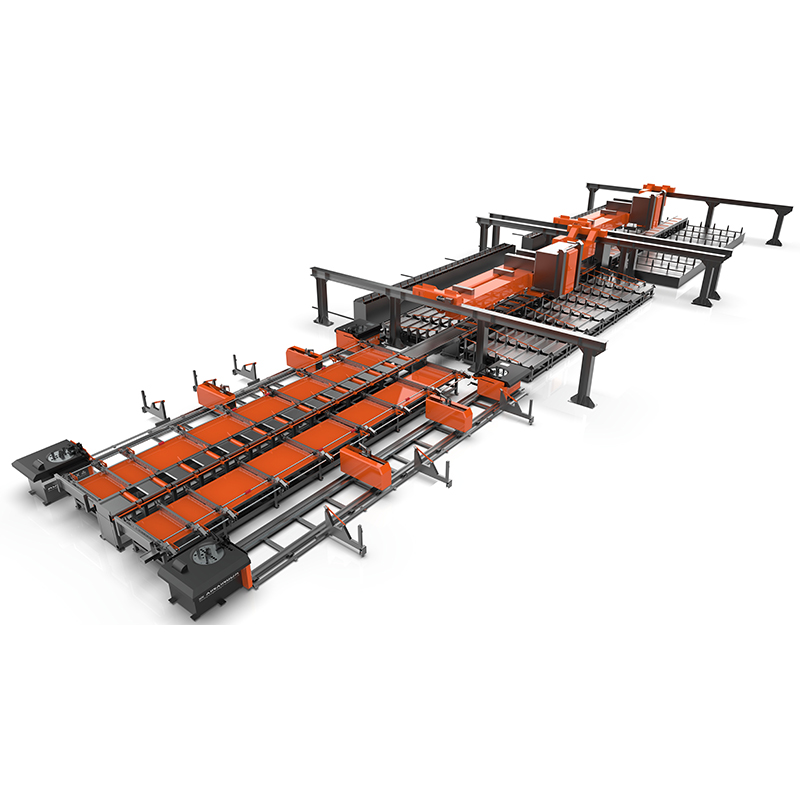

Centrum pro hloubkové zpracování tyčí

Plně automatické vodorovné ohýbání modelu 50C

Plně automatické vodorovné ohýbání modelu 50C

Ohýbací stroj. Stroj pro ohýbání výztuže. Centrum pro hloubkové zpracování výztuže

Zpracování a ohýbání výztuže

Zpracovává materiál Φ12-50

Úvod

Úvod

Místo původu:	Jining City, Šandung
Název značky:	XINXINGDA
Typ modelu:	50C
Minimální objednávková velikost:	1
Cena:	49 000 USD
Podrobnosti o obalu:	Podle produktu, menší dřevěné krabice
Doba dodání:	30-90 dní, v závislosti na konkrétních požadavcích na úpravu
Podmínky platby:	Zásilka po obdržení závěrečné platby

Popis:

Horizontální ohýbací centrum označuje typ CNC stroje používaného v průmyslu pro ohýbání kovových plechů, trubek nebo profilů. Jeho hlavní vlastností je, že hlavní konstrukce (lis, stůl, nástroje atd.) je uspořádána horizontálně a pomocí počítačového numerického řízení (CNC) se dosahuje vysoce automatizovaných a přesných ohýbacích operací.

Použití:

stavební plochy

opracování výztuže

Specifikace:

XDWQ-50C horizontální ohýbací centrum
Rozsah průměrů ocelových tyčí	ф12-50
Úhlová rychlost ohýbání	50°/s	Servo řazení
Rychlost pohybu hlavy	0,7 m/s	Servo řazení
Minimální vzdálenost středu ohýbací hlavy	980
Maximální vzdálenost středu ohýbací hlavy	11000
Způsob nakládky suroviny/vykládky hotového produktu	automatická	volitelné
Délka tyče po střihnutí	<12m	Přesnost délky ±1mm
Počet operátorů	1
Výstup na jednotku/0 hodin	40 tun
Značka pneumatických komponent	AirTAC
Značka servomotoru	Huichuan
Značka nízkonapěťových elektrických spotřebičů	Schneider
Celková nainstalovaná výkon	22KW
hydraulický tlak	16Mpa
Tlak zdroje vzduchu	0.8MPA
Podlahová plocha	14m*5m
Tabulka energie pro ohýbání ocelových tyčí
Průměr ocelové tyče Ф	20	20	25	32	40	52
Počet ohybů	6	5	4	3	1	1

Konkurenční výhoda:

Počítání, nakládání, řezání na rozměr, upínání, ohýbání a vykládání výztuže je plně automatizované.

Druhotné zarovnání výztuže eliminuje potřebu manuálního zarovnávání více výztuží.

Pneumaticky podporovaný rozmontáž ohýbacího nástroje šetří čas a námahu.

Pomocné podpůrné zařízení se skládá a zvedá, snadno dosahuje minimální vzdálenosti středů mezi ohýbacími hlavami méně než 1 metr.

Upínací zařízení výztuže se automaticky nastavuje, čímž odpadá potřeba manuálního doladění při přechodu mezi různými průměry výztuže.

Více sad ohýbacích nástrojů plně odpovídá ohýbacímu poloměru všech mezinárodně standardních rozměrů výztuže.

Rezervované komunikační porty usnadňují dálkový provoz a připojení dalších pomocných zařízení.

Tag:
Nezávislý vývoj a návrh, zajištění kvality
Vysoce výkonné a přesné
Splňujeme vaše individuální požadavky
