Svařovací stroj pro výrobu výztužných klecí

Profesní zařízení CNC svařovacího stroje pro výrobu výztužných košů pro staveniště

Profesní zařízení CNC svařovacího stroje pro výrobu výztužných košů pro staveniště

Stroj pro svařování rotačních klecí pro výztuž
Stroj pro svařování rotačních pilotních klecí
Stroj pro svařování klecí pro základové piloty
Svařování ocelových klecí
Může zpracovávat speciální tvary, jako jsou kruhové, trojúhelníkové, čtyřúhelníkové atd.

Úvod

Úvod

Místo původu:	Jining City, Šandung
Název značky:	XINXINGDA
Typ modelu:	1500S
Minimální objednávková velikost:	1
Cena:	60 000 $
Podrobnosti o obalu:	Podle produktu, menší dřevěné krabice
Doba dodání:	30-90 dní, v závislosti na konkrétních požadavcích na úpravu
Podmínky platby:	Zásilka po obdržení závěrečné platby

Popis:

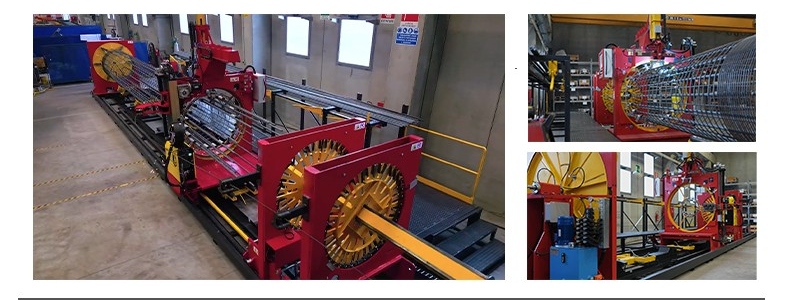

Stroj pro svařování výztužných klecí je specializované, vysoce automatizované a účinné zařízení, které se primárně používá pro rozsáhlou, standardizovanou výrobu výztužných klecí pro železobetonové konstrukce (obzvlášť pro pilotní základy, mostní pilíře apod.).
Stroj pro svařování výztužných košů je klíčovým zařízením pro industrializaci a standardizaci moderní výstavby. Díky vysoké míře automatizace řeší problémy tradiční výroby výztužných košů, včetně nízké účinnosti, vysoké variability kvality, vysokých nákladů na práci a množství bezpečnostních rizik. Je zvláště vhodný pro rozsáhlé infrastrukturní projekty vyžadující velké množství výztužných košů vysoké kvality, čímž se stává nepostradatelným „továrnou na výztužné koše“ pro projekty základových pilot.

Použití:

stavební plochy

opracování výztuže

Specifikace:

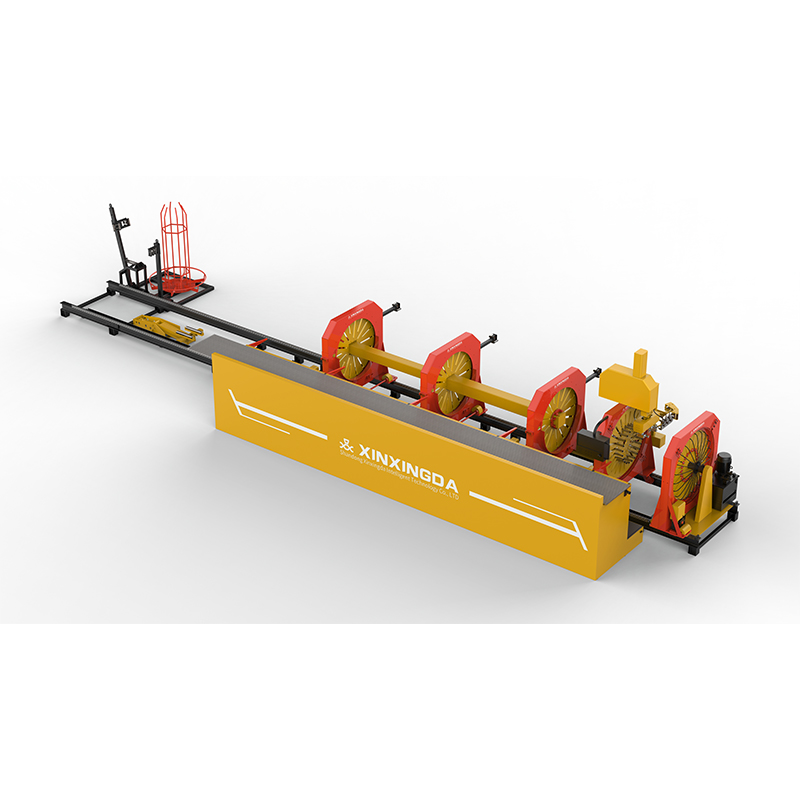

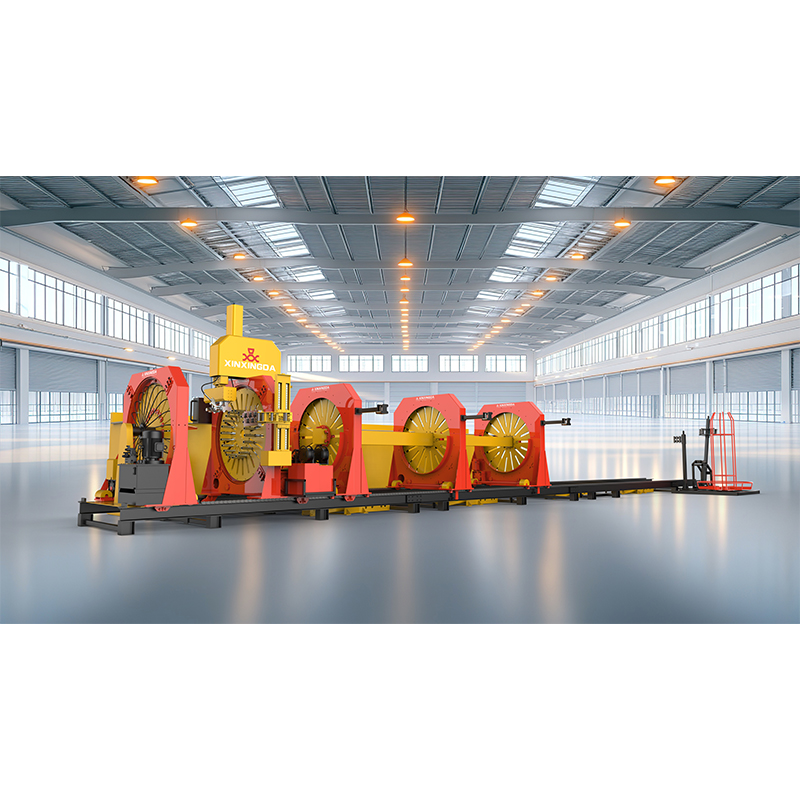

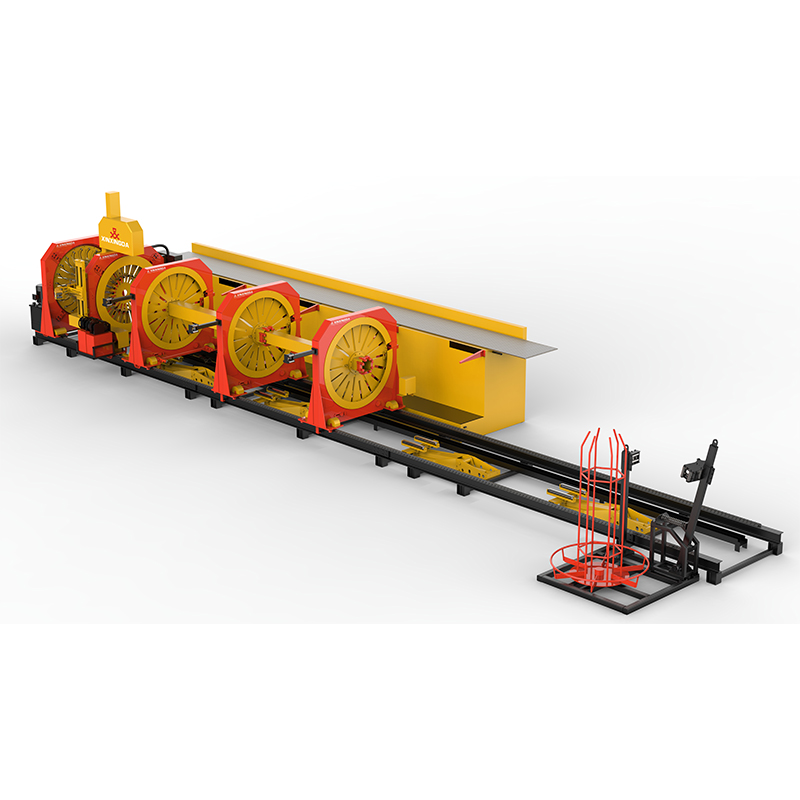

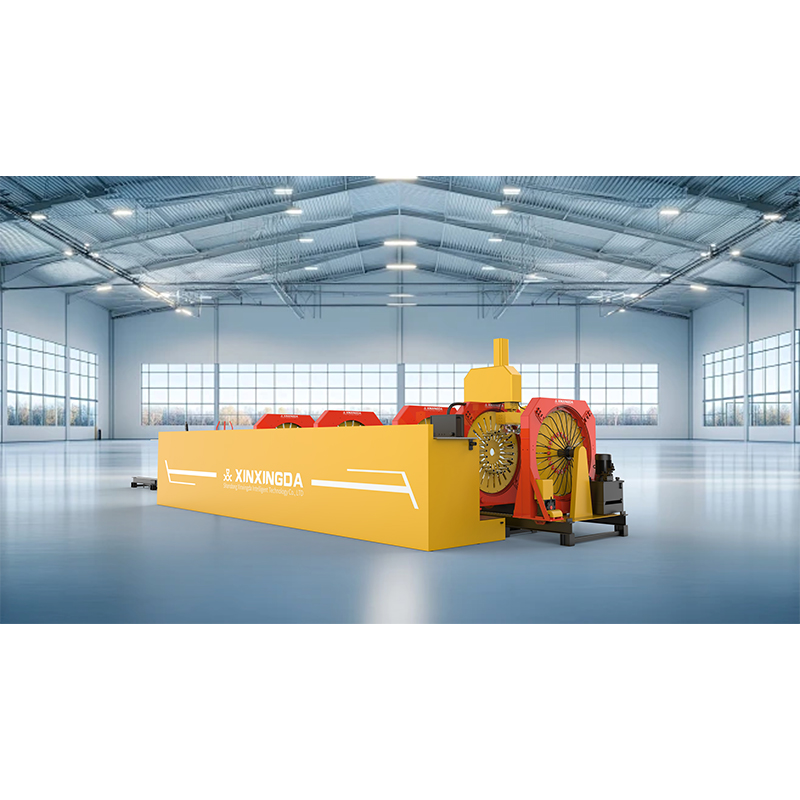

XDGHJ-1500S teleskopický a variabilní svařovací stroj pro výztužné koše
Průměr výztužného koše (mm)	ф250-1500mm
Délka výztužného koše (m)	12m	Přizpůsobitelné
Hmotnost výztužného koše	5000kg
Průměr spirálové výztuže	ф5-14mm
Rozteč příčných výztuží	20-500mm
Průměr hlavní výztuže	12-40mm
Způsob upínání hlavních výztužných prutů	Automatická	Hydraulický
Automatická změna průměru	mít	Hydraulický
Metoda svařování	Automatická	Svařovací hořák nahoře
Operátor	Jedna osoba
Tlak hydraulické stanice	16Mpa
Celkový výkon	35KW
Plocha pozemku	18m*7m

CNC svařovací stroj pro výrobu výztužných košů
	XDGH-1500	XDGH-1800	XDGH-2000	XDGH-2200	XDGH-2500	XDGH-3000
Průměr výztužného koše (mm)	500-1500	500-1800	600-2000	600-2200	800-2500	800-3000
Délka výztužného koše (m)	12 (přizpůsobitelné)
Průměr hlavní výztuže (mm)	ф16-50
Průměr výztuže (mm)	ф5-16
Způsob svařování výztuže	Svařovací robotické rameno nebo ruční práce
Rozteč výztuže	≤300
Hydraulický tlak	≤16
Tlak ze zdroje plynu	≤0,8 (plyn pro automatické svařování)
KW.h	16	18	23	23	25	28
Svařovací výkon	30 (dvojitá automatická svařovací pistole)
Musí být vybaveno operátory	1-2 osoby (dvojitá automatická svařovací pistole); 2 až 4 osoby (ruční svařování)
Výrobní efektivita	8 sezení /10 hodin (skutečná reference: místní prostředí)
Podlahová plocha (automatické svařování bez bočních křídel)	28*6	28*6	28*6,5	28*7	28*9	28*11
Podlahová plocha (s automatickým svařováním bočních křídel)	28*8,5	28*8,5	28*9	28*9,5	28*11,5	28*13,5

Konkurenční výhoda:

Vysoká rychlost zpracování: příprava materiálu, svařování švů, instalace výztužných prutů, instalace detekčních trubek, instalace vodících bloků a další práce se provádějí s velmi vysokou účinností.
Stabilní a spolehlivá kvalita zpracování: Díky použití CNC strojních operací je rovnoměrné rozestupy mezi hlavními a výztužnými pruty, průměr výztužné klece je konzistentní a kvalita produktu plně odpovídá předpisům. V praxi by dozor nad projektovým inženýrem při ruční výrobě klecí probíhal téměř denně. S použitím strojního zpracování však dozor nad mechanickými klecemi téměř odpadává.
Příčné výztuže nevyžadují překrytí, čímž se ušetří 1,5 % materiálu ve srovnání s ručním zpracováním a sníží se náklady na výstavbu.
Díky rovnoměrnému rozložení hlavních prutů po obvodu je snadné překrývat více výztužných klecí, čímž se ušetří čas na manipulaci.
Mechanizované zpracování výztužných klecí zajišťuje komplexní kontrolu kvality.
Hotové vnitřní cívky výztuže jsou automaticky ukládány a paletizovány.
Úroveň automatizace usnadňuje dálkové přiřazování úkolů a dohled nad nimi.

Tag:
Nezávislý vývoj a návrh, zajištění kvality
Vysoce výkonné a přesné
Splňujeme vaše individuální požadavky
